Facultat d’Informàtica de Barcelona

Dept. d’Arquitectura de Computadors

curs 2022/23-2Q

Pràctiques de laboratori

Mach i GNU Hurd

Un cop teniu el vostre sistema Linux funcionant correctament, farem la instal·lació del sistema operatiu Debian/GNU Hurd en un entorn virtualitzat mitjançant Qemu (Alternativa 1: Instal·lació sobre Qemu) o VirtualBox (Alternativa 2: Instal·lació sobre VirtualBox).

Material

Alternativa 1: Instal·lació sobre Qemu

Abans de continuar, decidiu si fareu servir Qemu o VirtualBox. Si us decidiu per Qemu, continueu per aquesta secció. Si us decidiu per VirtualBox, aneu a la secció de l'Alternativa 2: Instal·lació sobre VirtualBox. Si encara no ho heu fet, instal·leu el Qemu per x86_64 (64-bits) i i386 (32-bits). Podeu fer la instal·lació de binaris pel vostre sistema:

$ sudo apt-get install qemu-kvm

Un cop instal·lat, comproveu que podeu executar les comandes qemu-system-i386 i qemu-system-x86_64 . Per engegar el qemu amb Hurd, feu servir una comanda com aquesta (o el shell script que acompanya la imatge que us heu baixat):

$ qemu-system-i386 -m 1024 -net nic,model=rtl8139 -net user,hostfwd=tcp::5555-:22 \
-drive cache=writeback,index=0,media=disk,file=debian-hurd-20220824.img

Alternativament:

$ sudo qemu-system-i386 -machine accel=kvm -m 1024 \
-net nic,model=rtl8139 -net user,hostfwd=tcp::5555-:22 \
-drive cache=writeback,index=0,media=disk,file=caso_debian-hurd-20220824.img \
-nographic
Tip
 L’opció accel depèn del SO del host, consulteu al professor per a sistemes operatius diferents de Linux)

Podeu posar-la en un shell script per facilitar arrencar-lo més endavant. Un cop arrencat haurieu de veure al terminal quelcom semblant a això:

SeaBIOS (version 1.13.0-1ubuntu1.1)
iPXE (http://ipxe.org) 00:03.0 CA00 PCI2.10 PnP PMM+BFF8C9F0+BFECC9F0 CA00
Booting from Hard Disk...

Després d’uns instants el Hurd estarà funcionant i esperant connexions. Podeu connectar des de tants terminals com necessiteu. El password de root és caso23:

$ ssh -p 5555 root@localhost

També podeu usar aquest port per realitzar transferències de fitxers entre el host i guest (la màquina virtual):

Host a Debian/GNU Hurd

$ scp -P 5555 <fitxer> root@localhost:/<dir>

Debian/GNU Hurd cap al host

$ scp -P 5555 root@localhost:<fitxer> ./

Copieu el codi d’exemple que us donem (codi-lab-hurd.tar.bz2), on teniu també el Makefile que us permetrà compilar el codi font de tots els exercicis.

Alternativa 2: Instal·lació sobre VirtualBox

Instal·leu Virtual Box d’Oracle: https://www.virtualbox.org/wiki/Linux_Downloads

Un cop instal·lat, comproveu que disposeu de les comandes VirtualBox i vbox-img.

Abans d’instal·lar Debian/GNU Hurd, caldrà transformar la imatge que ens hem baixat del seu disc a un format que VirtualBox pugui entendre. El fitxer debian-hurd-20220824.img està en format raw, és una còpia directa dels bytes d’un disc:

$ file  debian-hurd-20220824.img
debian-hurd-20220824.img: DOS/MBR boot sector

La passarem a format Virtual Disk Image (vdi) amb aquesta comanda:

$ vbox-img convert --srcformat RAW --srcfilename  debian-hurd-20220824.img\
                   --dstformat  VDI  --dstfilename  debian-hurd-20220824.img.vdi
$ file debian-hurd-20220824.img.img.vdi
debian-hurd-20220824.img.vdi: VirtualBox Disk Image, major 1, minor 1 (<<< Oracle

VM VirtualBox Disk Image >>>), 5243928576 bytes

Ara entreu al VirtualBox i usant el seu entorn gràfic, creeu una màquina virtual amb aquest fitxer resultat (debian-hurd-20200101.img.vdi), connectat al controlador IDE (al costat d’un CD-ROM - Optical drive). Configureu una port forwarding, entreu a la secció “Network” i a l'”Adapter 1” afegiu un “Port Forwarding”, com aquest:

Name    Protocol    Host IP     Host Port   Guest IP    Guest Port
Rule 1  TCP         127.0.0.1   5555        10.0.2.15   22

Arranqueu la màquina usant el botó “Start”. Obriu un terminal al host i entreu al guest via ssh:

$ ssh -p 5555 root@localhost    # opció recomanada per treballar i disposar de diverses sessions

També podeu usar aquest port per realitzar transferències de fitxers entre el host i guest (la màquina virtual):

Host a Debian/GNU Hurd

$ scp -P 5555 <fitxer> root@localhost:/<dir>

Debian/GNU Hurd cap al host

$ scp -P 5555 root@localhost:<fitxer> ./
Tip
 És recomanable treballar amb aquestes connexions remotes.

Copieu el codi d’exemple que us donem (codi-lab-hurd.tar.bz2), on teniu també el Makefile que us permetrà compilar el codi font de tots els exercicis.

La interfície de Mach

A Hurd, tenim una estructura de sistema basada en microkernel (Figura 1). En aquesta estructura hi ha dues interfícies ben diferenciades: Hurd (compatible amb UNIX/Linux) i Mach. Veieu-ne alguns exemples (indiquem la interfície de Mach en negreta):

  • getpid(), mach_task_self(), mach_thread_self(), retornen la identificació del procés, task, thread.

  • fork(), task_create(), thread_create(), per a crear processos, tasks i threads.

  • mmap(), vm_allocate(), per demanar memòria.

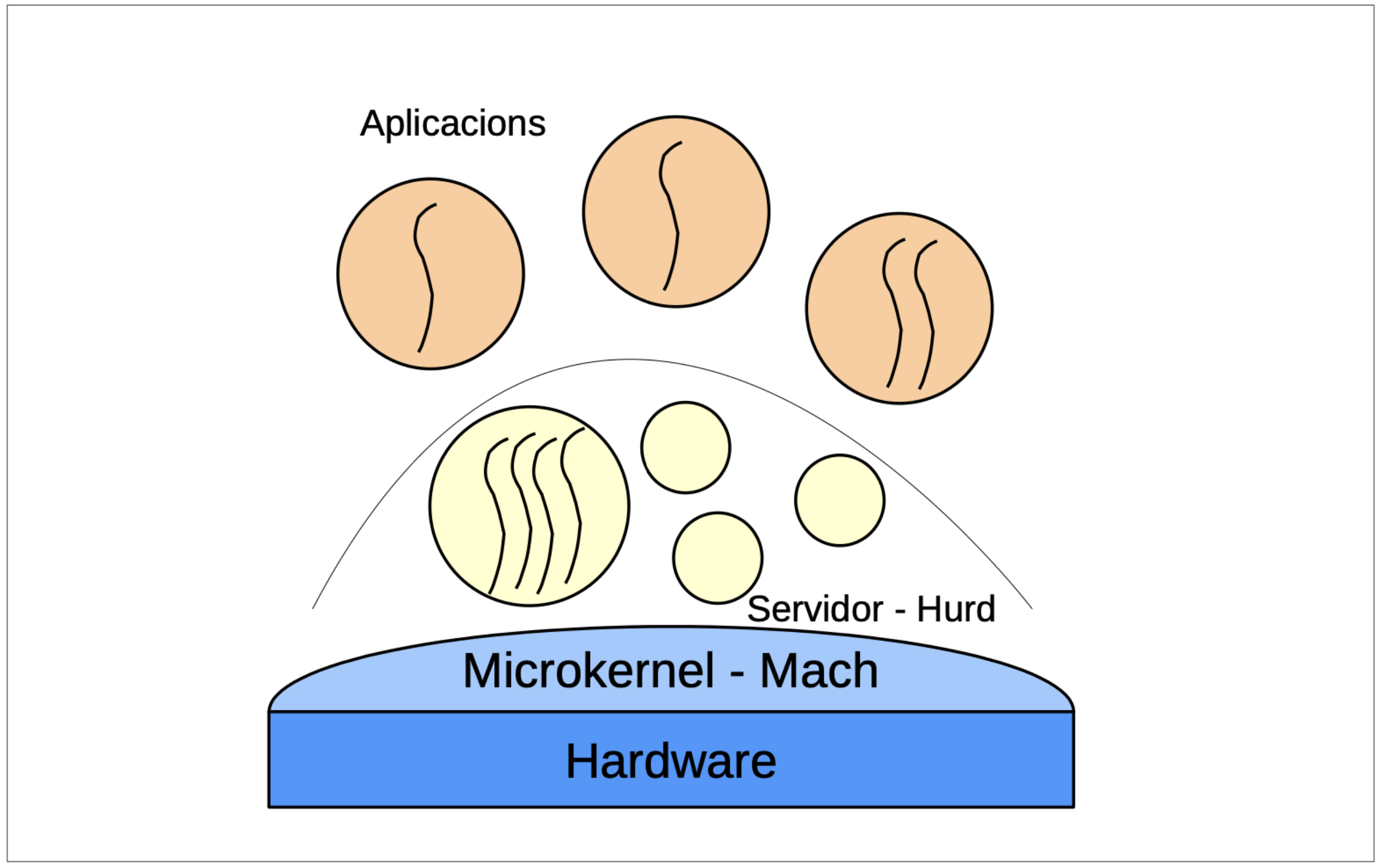

machStruct
Figura 1. Estructura del sistema operatiu Mach-Hurd.

En Mach, totes les abstraccions es representen per un identificador de tipus port. Un port és una entitat a la qual es poden enviar missatges. D’aquesta forma cada entitat té un servidor que llegeix els missatges enviats als ports que implementa i d’aquesta forma es poden fer operacions sobre elles. Com podeu veure en el manual del Kernel Interface, hi ha algunes entitats més que en UNIX:

  • port (comunicacions)

  • vm (virtual memory, o gestió de l’espai d’adreces)

  • memory_object (mapeig de dades sobre l’espai d’adreces, o gestió de la memòria virtual)

  • task (entorn de procés)

  • host (gestió de la màquina)

  • processor_set (conjunt de processadors)

  • processor (processador)

  • device (gestió de dispositiu)

  • thread (flux d’execució)

Aquesta seria la representació de les abstraccions del sistema, incloent els seus ports identificadors:

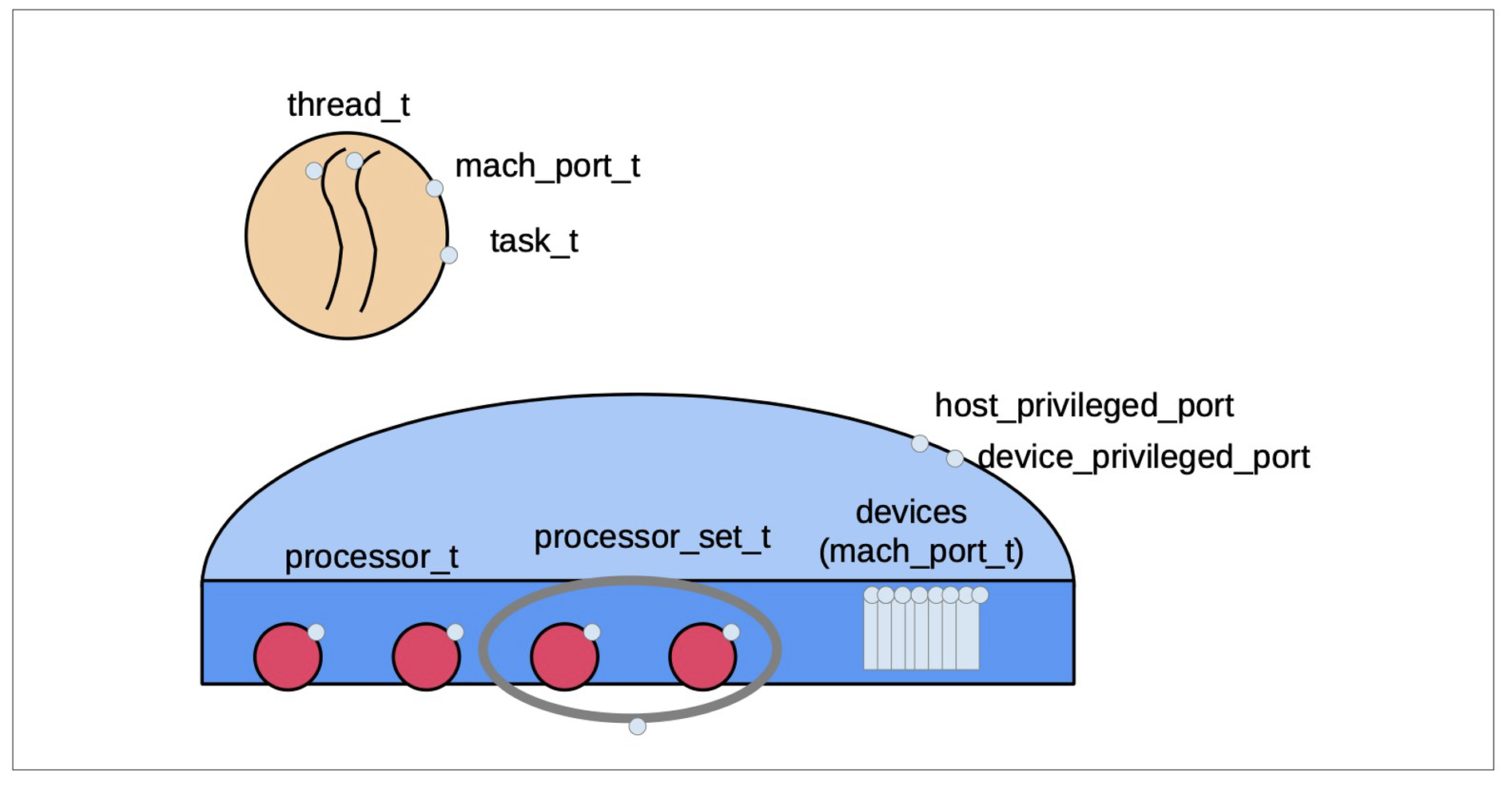

machAbstracts
Figura 2. Identificació de cada abstracció del sistema operatiu.

Exemple: com obtenir la llista de processadors, veure també el programa del llistat 1. Per aconseguir la llista de processadors cal utilitzar la crida host_processors. Aquesta crida té la següent interfície:

kern_return_t host_processors(mach_port_t              host_priv,
                              processor_array_t*       processor_list,
                              mach_msg_type_number_t*  processor_count);

On host_priv és el host_privileged_port. La crida torna la llista de processadors en una taula (array) de memòria reservada des del sistema, en l’espai d’adreces del procés, i el número de processadors que controla el sistema. Les crides a Mach que tornen informació reservant memòria d’aquesta manera les podeu identificar en el manual del Kernel Interface perquè:

  • El paràmetre que retorna la informació està especificat com “[out pointer to dynamic array of <tipus de dades elemental que retorna>]”

  • El paràmetre que retorna la quantitat d’elements retornats s’especifica com [out scalar. Si la memòria l’ha de proporcionar l’aplicació, llavors aquest darrer paràmetre és [in/out scalar] i s’utilitza en entrada per indicar al sistema la quantitat d’elements que caben eb la memòria proporcionada i en sortida del sistema, aquest ens indica quants elements hi ha copiat realment.

Hi ha una crida a sistema especial per obtenir els ports privilegiats, en particular el host_privileged_port: get_privileged_ports. Aquesta crida va al servidor de Hurd, que comprova si el procés té privilegis suficients per tornar-li o no els ports privilegiats. En el nostre cas, si el procés que fa la crida no és de l’administrador (root), la crida no li retornarà els ports, sino aquest error: Error getting privileged ports (0x40000001), Operation not permitted.

Tip
 Recordeu que és molt important comprovar els errors que ens poden tornar les crides que fa el nostre programa.

Gestió de memòria

En Mach, hi ha crides a sistema que, tot i no estar relacionades amb la gestió de la memòria, retornen nova memòria assignada al procés. La crida host_processors n’és un exemple. Les podeu distingir perquè estan definides amb un paràmetre “out” (de sortida), com aquesta, en format MIG de <mach/mach_host.defs>:

routine host_processors(host_priv: host_priv_t;
                        out   processor_list: processor_array_t);

que estradueix en (<mach/mach_host.h>):

kern_return_t  host_processors(mach_port_t host_priv,
                    processor_array_t *processor_list,
                    mach_msg_type_number_t *processor_listCnt);

on processor_listCnt és un simple punter a un enter sense signe:

typedef    unsigned int  mach_msg_type_number_t;

La crida genèrica per demanar memòria és molt versàtil, similar al mmap de UNIX/Linux, aquesta és la seva interfície:

    kern_return_t vm_map(
        mach_port_t target_task,
        vm_address_t *address,          // where to allocate mem
        vm_size_t size,
        vm_address_t alignment_mask,    // desired alignment
        boolean_t anywhere,             // fixed address or not
        mach_port_t memory_object,       // optional manager
        vm_offset_t offset,             // inside memory_obj
        boolean_t copy,                 // copy or shared
        vm_prot_t cur_protection,
        vm_prot_t max_protection,
        vm_inherit_t inheritance        // for children tasks
    );
Llistat 1. Exemple de codi per obtenir la llista de processadors.
#include <mach.h>
#include <mach_error.h>
#include <mach/mig_errors.h>
#include <mach/thread_status.h>
#include <stdio.h>
#include <stdlib.h>
#include <hurd.h>
// compile with gcc - D_GNU_SOURCE - O proc.c - o proc
processor_array_t processor_list = NULL;
mach_msg_type_number_t processor_listCnt = 0;
int
main()
{
	int		    res, i;
	mach_port_t	host_privileged_port;
	device_t	device_privileged_port;
	res = get_privileged_ports(&host_privileged_port,
				   &device_privileged_port);
	if (res != KERN_SUCCESS) {
		printf("Error getting privileged ports (0x%x), %s\n", res,
		       mach_error_string(res));
		exit(1);
	}
	printf("privileged ports: host 0x%x  devices 0x%x\n",
	       host_privileged_port, device_privileged_port);
	printf("Getting processors at array 0x%x\n", processor_list);
	res = host_processors(host_privileged_port,
			      &processor_list, &processor_listCnt);
	if (res != KERN_SUCCESS) {
		printf("Error getting host_processors (0x%x), %s\n", res,
		       mach_error_string(res));
		exit(1);
	}
	printf("        processors at array 0x%x\n", processor_list);
	printf("processor_listCnt %d\n", processor_listCnt);
	for (i = 0; i < processor_listCnt; i++)
		printf("processor_list[%d] 0x%x\n", i, processor_list[i]);
}

Exercicis

  1. Comproveu que el programa proc.c funciona correctament per l’usuari root, però dóna l’error indicat anteriorment si l’executa un usuari no privilegiat (podeu usar l’usuari “demo”).

  2. Quin processador indica que tenim el programa proc.c? Busqueu a <mach/machine.h> els codis de CPU Type i CPU Subtype.

  3. Expliqueu les altres característiques del processador que mostra proc.c. Obtingueu-les del fitxer <mach/processor_info.h>; localitzeu-hi l’estructura processor_basic_info.

  4. Comproveu que el programa memory-management.c dóna errors al compilar…​ com els podeu arreglar? (pista: falta una coma (,) a la línia 60). Són clars els missatges d’error que dóna el compilador GCC en aquesta situació?

  5. Un cop arreglat el problema de la pregunta anterior, comproveu que el programa memory-management.c funciona correctament. Aquest programa usa host_processors i vm_map de forma intercalada, per demanar memòria 8 cops. L’ús de processor_info per demanar memòria queda fora del seu ús habitual, però funciona correctament. Responeu:

    1. Quanta memòria assigna al procés cada crida a host_processors?

    2. Quanta memòria assigna al procés cada crida a vm_map?

    3. Quines adreces ens dóna el sistema en cada crida (host_processors i vm_map)?

    4. Són pàgines consecutives? (pista: us ajudarà, incrementar el número d’iteracions que fa el programa…​ per veure la seqüència d’adreces més clara)

    5. Quines proteccions podem demanar a l’assignar memòria a un procés Mach? (pista: veieu el fitxer <mach/vm_prot.h>)

    6. Canvieu el programa per a que la memòria demanada sigui de només lectura. Quin error us dóna el sistema quan executeu aquesta nova versió del programa?

    7. Després, afegiu una crida a vm_protect (…​) per tal de desprotegir la memòria per escriptura i que el programa torni a permetre les escriptures en la memòria assignada. Proveu la nova versió i comproveu que ara torna a funcionar correctament.

  6. [opcional] Feu un nou programa que actuï com un ps, que llisti les tasks que estan corrent (o que estan aturades) en el sistema. Anomeneu-lo mps per aprofitar que ja tenim definida la seva compilació en el fitxer Makefile.

  7. [opcional] Feu un programa mtask que rebi una primera opció [-r|-s] i una llista de processos (pids) i els aturi (-s) o els deixi continuar executant-se (-r), usant les crides task_suspend/task_resume. Exemples:

        $ mtask -r 84 105     # fa un task_resume de les tasks que pertanyen als processos 84 i 105
    $ mtask -s 58 206 87  # atura l'execució dels processos 58, 206 i 87.
Tip
 Busqueu una crida a Hurd que us permeti passar d’un pid al port (task_t) que identifica la task.

  1. Feu un programa que creï un flux (thread_create) i li canviï l’estat (uesp, eip) amb les crides thread_get_state i thread_set_state, per engegar-lo posteriorment (thread_resume). Trobareu els tipus genèrics (independents de l’arquitectura) relacionats amb el context d’un flux en el fitxer <mach/thread_status.h>. La informació específica de com és l’estat d’un thread en la nostra arquitectura i386 la trobareu a <mach/machine/thread_status.h>: struct i386_thread_state, i #defines i386_THREAD_STATE(flavor), i i386_THREAD_STATE_COUNT. Feu que el flux executi una funció amb un bucle infinit i comproveu amb el 'top' que està consumint processador (el meu top diu %CPU 0.0, però el programa - thread - es situa dalt de tot), abans de destruir-lo (thread_terminate):

    top - 18:21:45 up 10:57, 10 users, load average: 1.18, 0.87, 0.70
Tasks: 59 total, 1 running, 54 sleeping, 0 stopped, 0 zombie
%Cpu(s): 74.4 us, 0.0 sy, 0.0 ni, 25.6 id, 0.0 wa, 0.0 hi, 0.0 si
Kb Mem: 524280 total, 113028 used, 411252 free, 0 buffers
Kb Swap: 177148 total, 0 used, 177148 free, 0 cached
PID     USER    PR  NI   VIRT   RES SHR S %CPU %MEM TIME+   COMMAND
1770    root    20  0    146m   728 0   R 0.0   0.1 0:00.00 thread
3       root    20  0    417m   19m 0   S 0.0   3.9 0:00.04 ext2fs
24      root    20  0    130m   976 0   S 0.0   0.2 0:00.00 procfs

Ara feu que el thread faci un printf(…​). Per què us dóna un segmentation fault? Podeu esbrinar què passa?

Tip
 useu el gdb, i mireu quina instrucció està executant el thread que falla:
gdb> thread 1   # permet seleccionar un thread, el primer en aquest cas
gdb> x/10i $eip # escriu les instruccions que hi ha a partir del PC del thread
gdb> x/10x $esp # escriu les dades que hi ha a partir de l'adreça continguda en el registre esp

  1. Observeu que en el fitxer <mach.h> tenim dues definicions de funcions interessants per resoldre el problema de la pregunta anterior. Cap de les dues soluciona el problema?

kern_return_t mach_setup_thread (task_t task, thread_t thread, void * pc,
                                vm_address_t * stack_base, vm_size_t * stack_size);
kern_return_t mach_setup_tls (thread_t thread);

  1. Feu un programa que creï una task (task_create / task_terminate), i li doni memòria (vm_allocate), per després copiar-li una pàgina de dades (vm_write) Si heu fet la comanda [mps] (exercici 6), comproveu que la vostra task només té la memòria que li heu donat, haurieu d’obtenir una informació com:

virtual size 16384 # si li heu demanat 16KB (4 pàgines)
resident size 0

Comproveu que amb la comanda ps aquesta task també es veu:

$ ps -e -o pid,stat,sz,rss,args
PID     Stat    SZ  RSS Args
1670    p       16K 0   ?

  1. Feu un programa que accepti un pid i una adreça com a paràmetres, faci un vm_read de l’adreça donada en el procés donat i mostri la informació obtinguda. Creieu que això mateix es pot fer en UNIX/Linux? I en Windows?

  1. [opcional] Feu un programa que creï un procés amb fork() i faci que pare i fill es comuniquin amb un missatge de Mach, usant mach_msg_send() i mach_msg_receive().

  1. [opcional] Amplieu el programa [mps] (exercici 6), de forma que també mostri la informació bàsica dels fluxos de cada task.

  1. Feu un programa anomenat cp_hurd.c que accepti dos arguments, noms de fitxer. El resultat serà la còpia del fitxer origen (primer argument) al fitxer destí (segon argument). Només podeu fer servir crides Mach i Hurd, que trobareu a <hurd.h> i <hurd/io.h>, tals que: mach_port_deallocate, mach_task_self, file_name_lookup, io_read, io_write.

  1. [opcional] A MacOSX, la comanda lsmp mostra els mach ports d’un o de tots els processos. Baixeu el codi d’aquest programa i recompileu-lo en Hurd. Feu els canvis al codi que considereu adients. Aquesta és l’ajuda de la comanda:

Usage: lsmp -p <pid> [-a|-v|-h]
   Lists information about mach ports. Please see man page for description of each
   column.
   -p <pid> :  print all mach ports for process id <pid>.
   -a :  print all mach ports for all processeses.
   -v :  print verbose details for kernel objects.
   -j <path> :  save output as JSON to <path>.
   -h :  print this help.
Important
 Entregueu: Prepareu els programes i les respostes a les preguntes 2, 3, 4, 5, 8, 9, 10, 11 i 14 per pujar-los al Racó.
